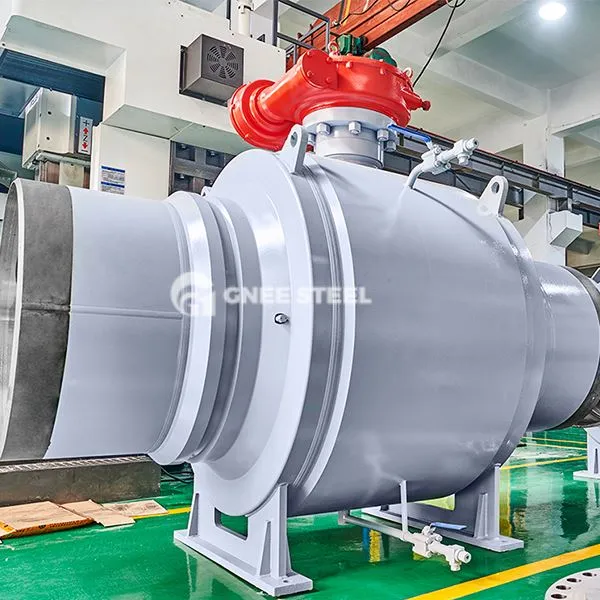

Underventiler under undersøisk kugle

Subsea-kugleventiler er specielle ventiler designet til dybhavsolie- og gasoverførselssystemer, hovedsageligt implementeret i undervandsrørledninger, undervandsrørledninger og olie- og gasoverførselsrørledninger med en arbejdsdybde på op til 3, 000 meter. Dens kernefunktioner inkluderer:

Medieafskæring under højt tryk (10-100 MPA) miljø
Fjernbetjent via ROV (undervandsrobot) eller hydraulisk system
Bestandig over for korrosion af havvand og påvirkning af ubådssediment.

Strukturelle komponenter
1. Hovedstruktur
Ventilkrop: Super duplex rustfrit stål (UNS S32750) eller nikkel-aluminium-bronzestøbning, vægtykkelse steg med 30% -50% sammenlignet med landventiler.
Bold: Fuld boringsdesign, overfladesprøjtning med wolframcarbid eller nikkelbaseret legeringslag, overfladehårdhed af HRC60 eller derover.
2. Forseglingssystem
Hovedforsegling: SPE (enkelt stempeleffekt) + DPE (dobbelt stempeleffekt) kombinationstætning, tætning af specifikt tryk på 140-180 n/mm².
Hjælpeforsegling: LIP-formet PTFE-tætningsring + metalfjederkompensationsstruktur, kompensation op til 5 mm.
3. Beskyttelsesenhed
Trykaflastningssystem: Automatisk aflastningsindretning til overtryk i det midterste kammer, med aflastningstrykket indstillet til 1,3 gange af arbejdstrykket.
Anti-korrosionsdesign: Ventilstamme er lavet af Inconel 625-legering, og den gevinddelte del er lavet af trapezformet anti-seize-struktur.



Underventiler under undersøisk kugle



Fordele
Ekstrem miljøtilpasningsevne
Kontinuerlig drift i 30 år ved 4 grader i havvandsmiljø og modstand mod CL-koncentration op til 19, 000 ppm.
Operationel pålidelighed
Hydraulisk drevsystemets responstid<3 seconds, torque output range 2000-15000N-m.
Sikkert og overflødigt design
Med dobbeltforseglingsfejlbeskyttelsesmekanismen er lækagehastighed mindre end eller lig med 0. 01ppm (ISO 5208 -standard).
