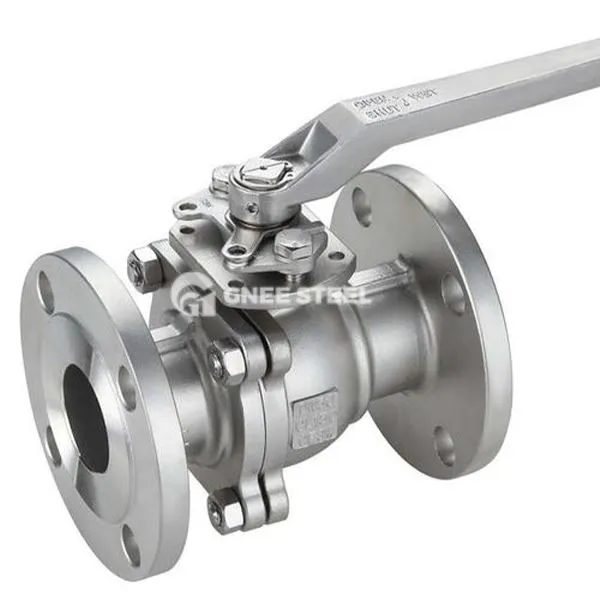

Steam Ball Valve

Dampkugleventiler er specialiserede ventiler til on-off kontrol af dampmedier ved at rotere en kugle. Kernekomponenten er en kugle med en cirkulær kanal. Når kuglen drejes med 90 grader, er kanalen justeret eller forkert justeret med ventillegemets strømningssti for at opnå henholdsvis dampstrøm eller afskæring.

Kerneegenskaber
Resistens med høj temperatur

Ventilkroppen er lavet af SUS316L, WC6 -legeringsstål osv. Og kan modstå damptemperaturer op til 450 grader. Forseglingsdele er lavet af grafit-sårede pakninger;
Forseglingerne er lavet af grafit sårpakninger eller metalhårde tætninger for at sikre forsegling af pålidelighed ved høje temperaturer.
Højtryksmodstand

Fully welded structural design, pressure rating up to Class 600~2500, suitable for main steam pipelines of thermal power plants (pressure >10MPa).
Design med lav strømningsmodstand

Flowsti med fuld diameter (åbningsdiameter er den samme som rørledning), hvilket reducerer turbulenstab, trykfaldet er 30% ~ 50% lavere end portventilen.

Dampkugleventilstørrelse

Stikstørrelse fra 1/8 tommer til 2 tommer,

Diameter fra 4 mm til 50 mm,

Tryk fra 1,6MPa til 50MPa.

Steam Ball Valve Connectors

Kvindelig tråd BSP, NPT, PT (1/8 "~ 2")

Mandlig tråd M, LR, SR (M16*1,5 ~ M60*2)

Dampkugleventilmaterialer:

1. Karbonstål

2.Stainless Steel (SS316, SS304)

Dampkugleventil overflade bortskaffelse:

1.Blank-phosphorisk polsk (sort farve)

2.g-elektrokleret gul zink (gul farve)

3.G-elektrisk gult zink (hvid farve)



Steam Ball Valve



Udvælgelsespunkter
Parameter matching

Arbejdstryk: valgt i henhold til designtrykket af damprørledning (f.eks. 1,6MPa, 2,5MPa, 4. 0 MPa);
Medium temperatur: Mere end 300 grader er nødt til at bruge metal hård tætning + kølepladsstruktur.
Valg af materiale

Konventionelle betingelser: Ventilkroppen er lavet af WCB støbt stål, og ventilsædet er lavet af 316+ ptfe kompositmateriale;
Korrosiv damp: Prioritetsvalg af duplex rustfrit stål (2205) eller Monel -legering.

Vedligeholdelsesspecifikation
Daglig inspektion

Månedlig påvisning af forsegling af overfladelækage (ved hjælp af infrarødt termometer til at observere temperaturændringer);
Periodisk smøring af ventilstammen (anbefalet cyklus 6 måneder) med fedtfedt med høj temperatur (f.eks. Molykote 111).
Undersøg intervaller

Efter 3 års kontinuerlig drift eller 5000 åbninger og lukninger skal ventilen adskilles for at erstatte sædeforseglingen og pakningen;
Svejsede kugleventiler kræver penetrationstest (PT) eller radiografisk test (RT) for at sikre svejsningsintegritet.
Bemærk: Når dampkugleventiler bruges i forbindelse med indsættelsesdampstrømmålere (såsom My-Luc-type), er det nødvendigt at opretholde den opstrøms lige rørafsnit større end eller lig med 10D for at sikre målingens nøjagtighed.
