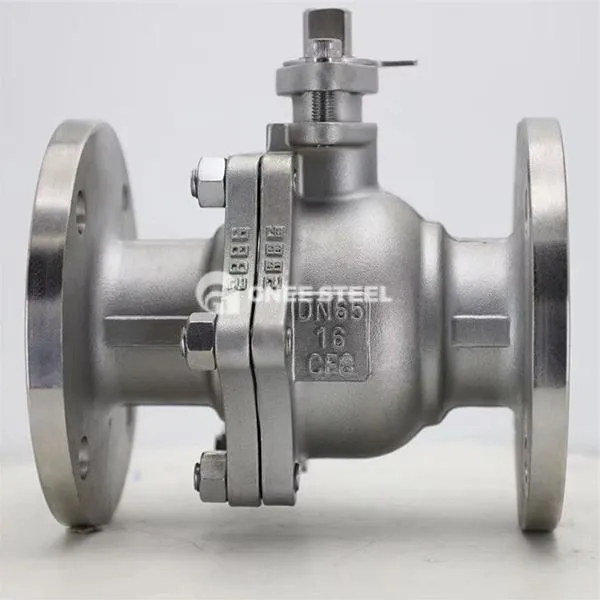

Blød siddende kugleventil Beskrivelse
Blød sædekugleventil er en kugleventil, der bruger ikke-metalliske elastiske materialer (såsom PTFE, nylon osv. .) som ventilsædet forseglingsoverflade . Det indser væskeovervågning ved at rotere kuglen 90 grad . Det er den mest anvendte shut-off-off-ventile i industriel pipeline {{{{}}}}} it kern kernens kern kernens kern kernens kern kernens kern kernens kern kernens kern kernens kern kernens kern kernens kernens kern kernens kernens kern it kej Strukturelle funktioner, amerikanske standardspecifikationer og typiske applikationer er som følger:
Strukturelle funktioner
FLOATING SEAL STRUKTUR
Bolden bevæger sig mod ventilsædet under mediets tryk for at danne en selvstramende tætning . Det bløde ventilsæde er elastisk deformeret under tryk for at opnå nul lækage (tætningsniveauet når Ansi B16.104 klasse VI);
Ventilsædet kan være PTFE (korrosionsbestandigt), RPTFE (forbedret høj temperaturresistens) og nylon (slidbestandig) for at imødekomme behovene i forskellige medier .
Fire Safety Design
Metalringen er indlejret i det bløde tætningsventilsæde . Efter at det ikke-metalliske materiale er brændt i en brand, kan metalringen stadig opretholde et midlertidigt tætning (i overensstemmelse med API 607 brandsikre certificering);
Ventilstammen Anti-Blowout-struktur (ISO 5211 Standard) forhindrer tab af kontrol forårsaget af højtryksmediumpåvirkning .
Kompakt ventilkrop
Smedet stål eller støbt stålventilkrop (såsom WCB-materiale) reducerer strømningsmodstand, og det fulddiameterdiamper-trykfald er tæt på niveauet for lige rørafsnit;
Den bundmonterede ventilstamdesign forenkler vedligeholdelse og kræver ikke adskillelse af hele ventilen .
Blød siddende boldventilspecifikation
- Nominel størrelse: DN 15- DN200
- Kropsmateriale: WCB, 304, 316, 316L
- Forbindelsestype: Flange
- Trykklasse: Pn 16- pn4.0mpa
- Strukturtype: Floating Ball Core Valve Components
- Sædermateriale: Ptfe: -30 ~ 180c
- Ppl: -30 ~ 250c
- Kernemateriale: 304, 316, 316L
- Stammateriale: 304
- Anvendeligt medium: vand, olie, damp osv.
Blød siddende kugleventil
Fordele
Zero lækageforsegling: Den elastiske deformation af det bløde ventilsæde kompenserer for mikroskopisk ujævnhed og indser en tovejs boble-niveau tætning; Ultra-lav strømningsmodstand og energibesparende: Flow Channel-design med fuld diameter, fluidemodstandskoefficienten er kun 1/5 af portventilen for samme kaliber;
Høj åbning og lukningseffektivitet
Omkostninger til lav vedligeholdelse: Ventilsædet er modulært designet og kræver ikke specielle værktøjer til udskiftning .
Applikationer
Petrokemisk: Kontrol korrosive medier såsom svovlholdige råolie og ethylen . Det bruges til at erstatte portventiler i Maoming petrokemisk ethylenplante til at løse vandhammereffekten;
BY GAS: Naturgasoverførsel og distribution af rørledninger (klasse 600), eksplosionssikkert design opfylder SIL2 sikkerhedsniveau;
Farmaceutiske produkter og mad: Sterilt vand og opløsningsmiddeltransport, PTFE -ventilsæder opfylder FDA Food Grade -certificering;
Power System: Boiler Feed Water Regulation (mindre end eller lig med 200 grad), bløde tætninger er resistente over for hyppig åbning og lukning af slid;
Miljøsandbehandling
