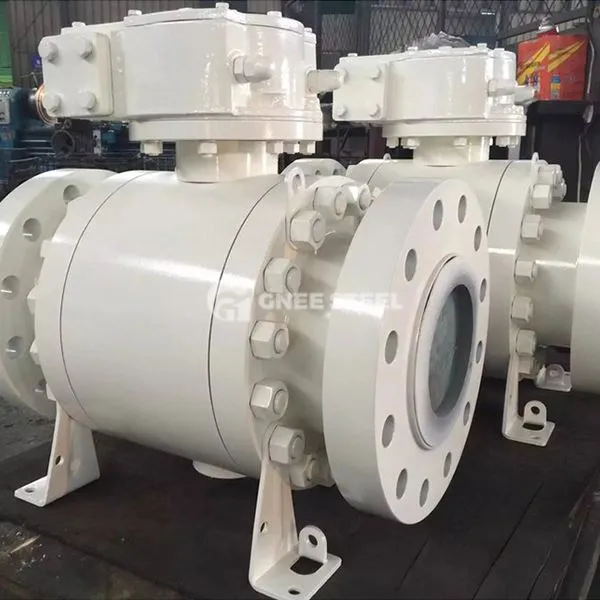

Metal siddende trunnion kugleventil beskrivelse
Metal siddende trunnion kugleventil er en ventil, der bruger en metal-til-metal hård tætningsstruktur . Bolden er fastgjort i ventilkroppen gennem øvre og nedre lejer, og ventilstammen driver bolden til at rotere 90 grader for at opnå væske-on-off kontrol . Kernekomponenterne inkluderer:
Valve krop: lavet af støbning eller smedning, med stærk trykresistens (almindelige materialer såsom WCB, rustfrit stållegering);
FIXED BALL: Integreret støbning/smedning, overfladehærdet (såsom sprayet keramisk, cementeret carbid), hårdhed kan nå HRC60 eller derover;
Metalventilsæde: danner et tætningspar med bolden, materialet matcher bolden (såsom rustfrit stål + cementeret carbid), og tætningsoverfladen er mindre end eller lig med RA0.2;
Valve STEM: forbinder aktuatoren og bolden for at transmittere drejningsmomentet;
Spring Prepeload System: kompenserer automatisk for slid på forseglingsoverfladen for at sikre langvarig tætning .
Kernefordele og funktioner
Tilpasningsevne til ekstreme arbejdsforhold
Temperaturområde : - 196 grad til 650 grader (kun blød tætningsventil -20 grad ~ 180 grad);
Trykresistens : Op til Klasse 2500 (PN420), egnet til højtryksdamp og naturgasrørledninger;
Korrosion/slidstyrke : Velegnet til medium indeholdende partikler (såsom opslæmning, aske), anti-afbrudt gennem carbidforseglingsoverflade og selvrensende design .
Forsegling af pålidelighed
Metalhårde tætninger har ingen risiko for aldring og deformation under højt temperatur og højt tryk, og lækagehastigheden er meget lavere end for bløde tætninger;
Tovejsforsegling : Det dobbelte ventilsædet design understøtter tovejsstrømning af mediet uden installationsretningsbegrænsninger .
Lang levetid og lav vedligeholdelse
Det slidbestandige design udvider levetiden og reducerer hyppigheden af nedetidsvedligeholdelse;
Den modulære struktur letter den hurtige udskiftning af tætninger .
Metal siddende trunnion boldventil specifikation
|
punkt |
ventil |
|
Anvendelse |
Industriel brug, vandindustriel brug, husholdningsbrug |
|
Portstørrelse |
Dn 10- dn1000 |
|
Garanti |
24 måneder |
|
Oprindelsessted |
Kina |
|
Henan |
|
|
Magt |
Manuel, elektrisk, pneumatisk, hydraulisk |
|
Mediernes temperatur |
Lav temperatur/høj temperatur/normal temperatur/medietemperatur |
|
Brandnavn |
Gnee |
|
Struktur |
BOLD |
|
Medier |
Gas, olie, vand, damp |
|
Tilpasset support |
OEM, ODM, OBM |
|
Leveringstid |
7-15 dage |
|
Belægning |
Tilpasset |
|
Ventilkrop |
Smed svejsning |
|
Kropsmateriale |
304, 304L, 316L |
|
MOQ |
10 |
|
Portstørrelser |
Fuld boring og reduceret boring |
|
Design og fremstilling |
BS6364, MESC SPE77/200, JB/T7749 |
|
Fire Safe Design |
API607, API 6FA |
Metal siddende trunnion kugleventil
Applikationer
| Industriel | Applikationer | Fungere |
|---|---|---|
| Olie og gas | Transport af råolie, højtryks naturgasrørledninger | Segmenteret cutoff/flowregulering for at sikre sikkerheden ved langdistansepipelinjer |
| Kemisk industri | Ætsende medier (syre, alkali), reaktor med høj temperatur | Korrosionsbestandig flowaflytning for at forhindre sikkerhedsulykker forårsaget af lækage |
| Elektricitet | Dampsystemer med høj temperatur (kedler, turbiner) | Modstands damp over 540 grader, stabil åbning og lukning |
| Metallurgi/minedrift | Slurry formidling og støvkontrolsystem | Modstå partikelslitage og oprethold kontinuerlig produktion |
Metal siddende trunnion kugleventiler, med deres tre hovedkarakteristika for ekstreme arbejdsforholdsmodstand, nul lækageforsegling og lang levetid, er ansvarlige for følgende inden for nøgleområder såsom energi og kemisk industri:
① Sikkerhedsgaranti: Fjern risikoen for lækage af medier med høj temperatur og højtryk;
② Produktionskontinuitet: Reducer produktionskapacitetstab forårsaget af nedetid;
③ Omkostningsoptimering: Reducer vedligeholdelsesfrekvens og forbrug af reservedele
