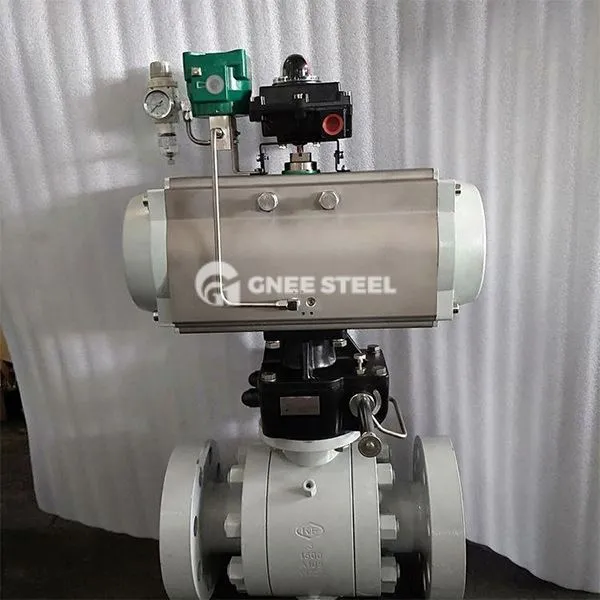

Højtryk2- måderBoldventiler Beskrivelse
To-vejs tovejs kugleventil er specielt designet til medium kontrol med højt tryk. Den vedtager en todelt ventilkrop (hovedventilkrop + hjælpekrop) og en flangeforbindelsesstruktur. Mediet åbnes og lukkes, eller strømningsretningen styres ved at dreje kuglen 9 0 grad. Det er velegnet til klasse 150 ~ 2500lb (PN1.0 ~ PN420) Højtryksscenarier.
Kernestrukturen inkluderer:
Plit Valve Body: Hoved- og hjælpeventillegemerne er forbundet med bolte eller flanger, hvilket er praktisk til vedligeholdelse af vedligeholdelse og tætning;
FLOATERING/FAST BALL DESIGN:
FLOATING BALL: Mediumtrykket skubber bolden til at trykke på tætningsringen, som er velegnet til medium og lavt tryk (mindre end eller lig med PN25);
Fixed Ball: Bolden fastgøres med den øvre og nedre ventilstængler, og ventilsædet flyder forseglet, hvilket er velegnet til ultrahøjt tryk (større end eller lig med PN420);
Sealing Form: Carbide -tætning (temperaturbestandig over for 425 grad), PTFE blød tætning (mindre end eller lig med 180 grader), lækage niveau når Ansi VI -niveau.
Højtryk2- måderBoldventiler Specifikation
|
Dn |
DN15 ~ 200mm |
|
Nominelt pres |
1,6 ~ 42MPa (Anden trykstandard, angiv venligst, når du bestiller) |
|
Kropsmateriale |
WCB (C), SS304 (P), SS316 (R) |
|
Tætningsmateriale |
PTFE (F), PPL (PPL), Metal Hard (H), Hard Alloy (Y) |
|
Mellemlang temperatur. |
W2: -20 ~ 150 graders W3: -20 ~ 250 graders W4: -29 ~ 425 grad |
|
Forbindelsestilstand |
Flange, rumpesvejsning, huntråd |
|
Pneumatisk aktuator |
JLAT Series, JLAW Series, Lmportered Actuator Series |
|
Handlingstilstand |
Dobbelt skuespil, enkelt skuespil normalt lukket, enkelt skuespil normalt åbent |
|
Elektrisk aktuator |
JLA -serien, JLB -serien, lmporterede aktuatorserier |
|
Kontroltilstand |
Standard switch -type, lntegral reguleringstype, integreret switch -type, feltbustype |
Højtryk2- måderKugleventiler
Anvendelses- og modeleksempler
Petrokemisk: Kontroller høje temperatur og højtryksolier og syrer (såsom Q41F -16 p kugleventil i rustfrit stål); Energi og strøm: damprørledninger og kedelsystemer (såsom BKH-serie pneumatisk højtryksboldventiler); Hydraulisk system: Hydraulisk oliekredsløbskiftning (såsom KHB-type højtryks kulstofstålkugleventil); Specielle medier: ætsende gasser (såsom 316L rustfrit stål + carbidforseglingskombination).
Valg og installationspunkter
Anbefalinger af Valg: højtryksscenarier: Prioriter fast kuglestruktur + carbidforsegling, egnet til hyppig åbning og lukning og påvirkningsbelastning; Korrosive medier: Vælg 316/316L Rustfrit stålventilkrop eller nikkelbelagt overflade; Flange Standard: Match pipeline -flangespecifikationer (såsom ASME B16.5, HG/T20592). Installationsspecifikationer:
Flangeboltene skal strammes symmetrisk for at undgå deformation af ventilkroppen og lækage;
Ventilstamens driftsrum (større end eller lig med 90 grader) skal reserveres, og den pneumatiske/elektriske aktuator skal være udstyret med en grænsekontakt.
