Electric Flange Ball Valve Beskrivelse
Elektrisk flangekugleventil er en automatiseret kontrolventil sammensat af en elektrisk aktuator og en flangforbundet kugleventil. Det får bolden til at rotere 90 grader ved at modtage et elektrisk signal for at opnå hurtig åbning og lukning eller strømningsregulering af rørledningsmedier. Dens kernefunktioner inkluderer:
Fjernbetjening: Velegnet til industrielle scenarier, der kræver automatiseret drift (såsom petroleum og kemiske rørledninger), understøtter 4-20 MA signalindgang og 220V AC Power Drive.
Høj tætning: Blød tætning (PTFE) eller hård tætning (metal til metal) struktur opfylder behovene i forskellige medier, og lækageiveauet når Ansi VI -niveau.
Strukturelle og designfunktioner
Ventilkrop og materialer:
Ventillegemet er lavet af smedet kulstofstål, rustfrit stål eller legeringsstål (såsom WCB, 304/316), flangeforbindelsen overholder GB/ANSI/DIN -standarder, og trykmodstanden når PN 16- PN63 (1. 6-6. 4Mpa).
Kuglens overflade sprøjtes med carbid (såsom wolframcarbid), og fuldboringsdesignet reducerer strømningsmodstanden, og tryktabet er lavere end det for portventiler af de samme specifikationer.
Aktuator:
Udstyret med GT-, DSR- eller DKJ-serie elektriske aktuatorer, indbygget servo-system, supportkontakttype eller reguleringstype-kontrol og drejningsmomentomslag dækker 50-2000 n · m.
Den direkte drevstruktur forenkler installationen, har en kort responstid (normalt mindre end eller lig med 15 sekunder) og er velegnet til hyppige åbnings- og lukningsscenarier.
Forsegling og sikkerhed:
DUAL SEAL DESIGN: Ventilstammen vedtager PTFE-pakning og O-ring til dobbeltforsegling, og ventilsædet kompenserer for slid gennem fjederforbindelsen for at sikre langvarig tætning.
Fireproof og eksplosionssikker: Aktuatoren opfylder EXDⅱBT4-eksplosionssikret standard, og det fortykkede ventilkropsdesign kan modstå ekstreme temperaturer fra -29 grad til 450 grad.
Electric Flange Ball Valve Specifikation
|
Nominel diameter DN (MM)
|
Dn 15- DN200
|
|
Nominelt pres
|
Pn1. 0/1.6/2,5/4. 0/6,4mpa
|
|
Relevant medium
|
Vand/petroleum/salpetersyrer/eddikesyrer/slurrier/viskositetsvæske og så videre
|
|
Egnet temperatur
|
-40 grad -+80 grad (ptfe/ppl forsegling) -40 grad -+350 grad (metalforsegling)
|
|
Lækage
|
Fit til standarden for ANSI B16.104
|
|
Roterende vinkel
|
90 grader
|
|
Kropsmateriale
|
WBC, 304, 316
|
|
Sædermaterialer
|
PTFE (Nornal Temp), Special PPL (High Temp), Metal Sealing (High Temp)
|

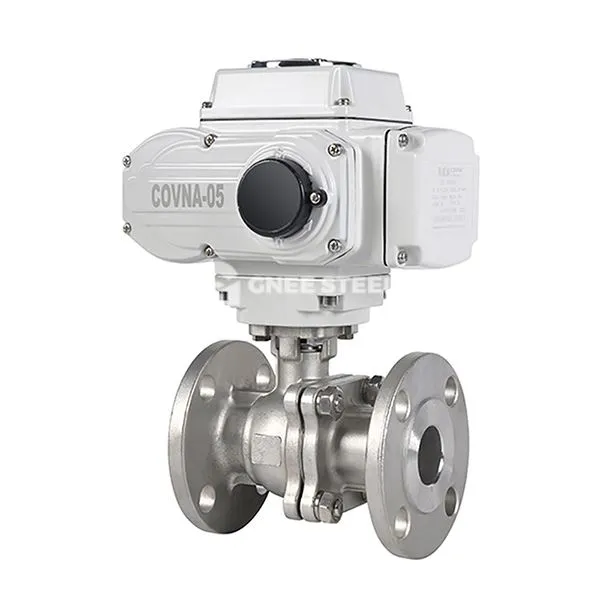

Elektrisk flangekugleventil
Forslag til valg af:
Korrosive medier : Foretrækker 316L rustfrit stålventilkrop + hård tætningsstruktur (Q941Y-P-serie).
Højtryksscenarier: Vælg smedt ventilkrop (f.eks. A105) + Klasse 600 eller over flangeforbindelsesdesign.
Reguleringskrav: Konfigurer proportional elektrisk aktuator (såsom PSQ -serie), support 0-90 grad lineær justering.
Applikationer
Petrokemisk industri: Nødafslutning af raffinaderipørledninger, distribution af reaktor råvarer.
Energi og effekt: Dampsystemregulering af termiske kraftværker, kølevandskontrol af atomkraftværker.
N-miljøbeskyttelsesingeniør: ætsende medium afskæring af spildevandsbehandlingsanlæg, flowkontrol af røggas desulfuriseringssystemer.
