Produkter Beskrivelse
A105 -kugleventilen er designet til at overholde API 6D, ASME B16.34 og NACE MR0175 standarder. Slutforbindelser fås i flange, røv - svejsning, stikkontakt - svejsning eller gevindindstillinger med nominelle størrelser, der spænder fra DN15 til DN200. Det kan konfigureres med forskellige drevtyper, herunder manuelle, pneumatiske eller elektriske aktuatorer, og bruges i vid udstrækning til høje- trykluk - fra applikationer i lange - afstandsrørledninger, urban gasfordelingssystemer og kemiske planter.
Funktioner:
Høj styrke: Integreret forfalsket A105 -ventilkrop med trækstyrke større end eller lig med 485 MPa, udbyttestyrke større end eller lig med 250 MPa, og burst -sikkerhedsfaktor større end eller lig med 4.
Høj tætning: Bold og sæde er parret og malet med overfladet nikkel - belagt eller hård legering - belagt via supersonisk sprøjtning for at opnå ANSI/FCI 70 - 2 klasse VI nul lækage; Fjederbelastet sæde kompenserer automatisk for slid.
FireProof & Anti - statisk: Grafitpakning danner sekundær tætning under ild; ledende fjedre mellem stamme, kugle og ventilkrop sikrer modstand mindre end eller lig med 10 Ω.
STEM -udblæsning forebyggelse: nederst - Monteret stilk med Bonnet Reverse - Forseglingsstruktur forhindrer, at STEM -udkastning tillader udskiftning af online pakning.
Flere forbindelsesmuligheder: Flangede ender overholder ASME B16.5, Butt - svejsningsender med ASME B16.25, og gevind ender med ANSI B1.20.1 (NPT) til direkte pipeline -installation.
Nem vedligeholdelse: To - stykke eller tre - stykke design muliggør kugle- og sædetekstraktion uden rørledningsmontering; Udvidet motorhjelmdesign letter isolering og fjernbetjening.
Produkter Specifikation
Trykrating: Klasse 900lb
Krop: A105
Bold: SS316
STEM: A182 F316
Sæde: Devlon
Standarder
Design og fremstilling: API 6D
Ansigt til ansigt: ASME B16.10
Flangerede ender: ASME B16.5
Test og inspektion: API 598
Valg af nøglepunkter
1. Betjeningsparametre: Bestem ventilkropsmaterialet baseret på medier, temperatur og tryk. A105 er velegnet til ikke - ætsende eller mildt ætsende medie, der opererer ved - 29 grader til 425 grader. For naturgas, der indeholder H₂s, skal du vælge NACE MR0175 svovlbestandig version. For temperaturer under -46 grad skal du bruge LF2 smedet stål.
2. Forseglingstype: For rene medier ved stuetemperatur skal du vælge PTFE eller R - ptfe bløde tætninger; For medier, der indeholder partikler eller ved høje temperaturer, skal du vælge Stellite Metal Hard SEALS.
3. Forbindelsestype: For høj - tryk, stort - Diameter Hovedlinjer, vælg røv - svejsning ender; For områder, der er underlagt hyppig vedligeholdelse, skal du vælge flange ender; For lille - diameter glidning - monteret udstyr, vælg interne tråde eller stik svejsninger.
4. aktivering:
- Manual: Håndter eller gearkasse med et nøglehul for at forhindre utilsigtet drift;
- pneumatisk: dobbelt - Acting eller Spring - retur, udstyret med en magnetventil, filter - trykreducerende ventil og begrænsningskontakt;
- elektrisk: på - fra eller moduleringstype, eksplosion - bevis exd IIC T6, IP68.
5. Yderligere funktioner: For underjordisk installation skal ventilstammen og beskyttelsesdækslet forlænges; Til dampdrift skal der leveres en varmeafledningsbeslag; Til tovejsforsegling skal DIB-1-strukturen vælges.

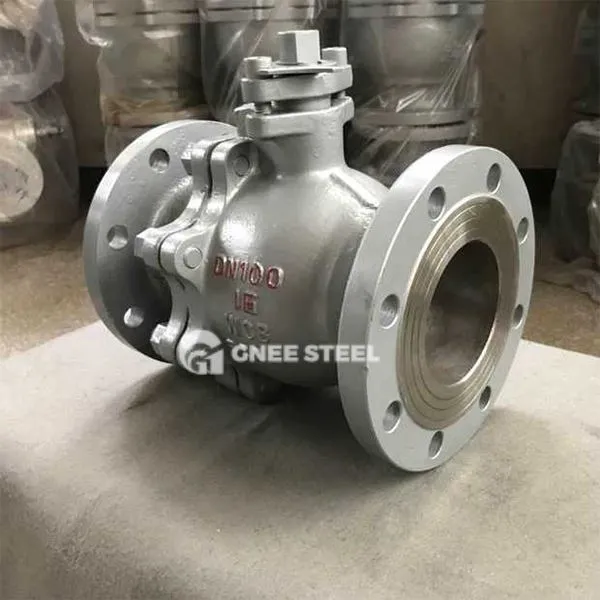

A105 Ball Valve
