3- stykkeGevindBoldventiler Beskrivelse
Tre-delt gevindventilventil består af en ventilkrop, en ventilafdækning og en mellemventillegeme. Det er forbundet med rørledningen gennem tråde (interne tråde eller tråde). Bolden roterer 90 grader omkring ventilstammen for at åbne og lukke mediet eller justere strømningshastigheden. Det er velegnet til medium og lavt tryk rent eller lys partikelholdige arbejdsvilkår.
Dens kernestruktur inkluderer:
Thre-stykke design: Ventilkroppen er opdelt i venstre og højre ventildæksler og en mellemventillegeme, som er let at adskille og vedligeholde, og tætningsringen kan hurtigt udskiftes;
Threaded Connection: Den bruger interne tråde (såsom DN 15- DN100) eller gevindgrænseflader, som er egnede til kompakte installationsscenarier, og tætningsoverfladen er direkte fastgjort til rørledningen;
Ball og tætning: Boldoverfladen er poleret (RA mindre end eller lig med 0. 8μm), og den matches med PTFE- eller gummiproduktionsringe, og lækageniveauet når Ansi VI -niveau
3- stykkeGevindBoldventiler Specifikation
Standard komplikance:
Kropsvægstykkelse: en 12516-1/2/3
Gevind: BS 21 (BSP)/BSPT/ISO 228-1 g/DIN 2999/ISO 7-1 rp
Butt Weld: B 16.25
Socket Weld: B 16.11
Kropsmateriale: WCB, CF8, CF8M
Trykprøvning: EN 12266 eller API598
Specifikation:
End Connecation: gevind, røv svejsning, stik svejse
Arbejdstryk: 1/2 "~ 2" 1000 psi 2-1/2 "~ 4" 800 psi
Temperatur: -20 til 180 grad
Funktioner og fordele
Strukturelle fordele:
Lav strømningsmodstand: design af fuld diameter, væskemodstand tæt på lige rørafsnit, velegnet til scenarier med høj strømning;
Hurtig åbning og lukning: 90 graders rotationsdrift, understøtter manuel, pneumatisk eller elektrisk drev, responstid mindre end eller lig med 1 sekund.
Performance -parametre:
Trykområde: Pn1. 0 ~ PN25 (Hard SEAL -model), egnet til mellem- og højtryksrørledninger;
Temperaturtilpasningsevne: -20 grad ~ 180 grad (blød tætning), hård tætning kan nå 300 grader.
Praktisk vedligeholdelse:
Den tredelte struktur kan adskilles og adskilles, og ventilsædet eller tætningsringen kan udskiftes uden specielle værktøjer.

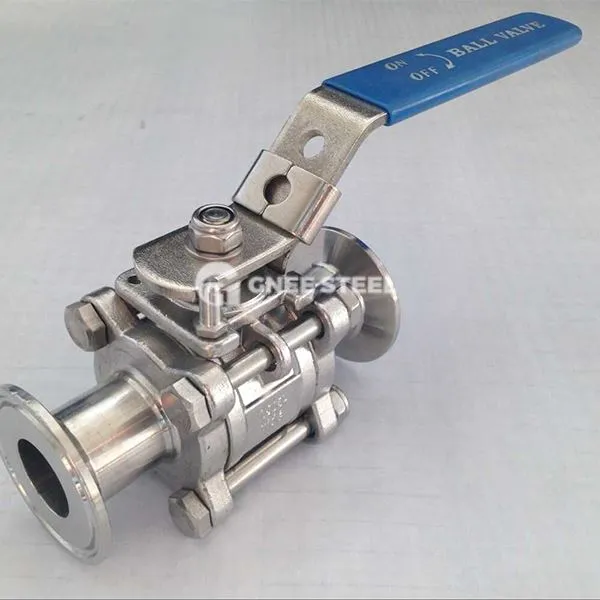

3- stykkeGevindKugleventiler
Key -point til udvælgelse:
Mediumegenskaber: Vælg hård tætning eller beklædningslegeringssfære, når du indeholder partikler, og blød tætning er velegnet til ren væske;
Forbindelsesstandard: Bekræft, at trådspecifikationen (såsom NPT, BSP) matcher rørledningen for at undgå lækage;
Drevtilstand: Højfrekvente operationsscenarier kræver pneumatiske aktuatorer (AC220V/380V) eller eksplosionssikre elektriske enheder.
